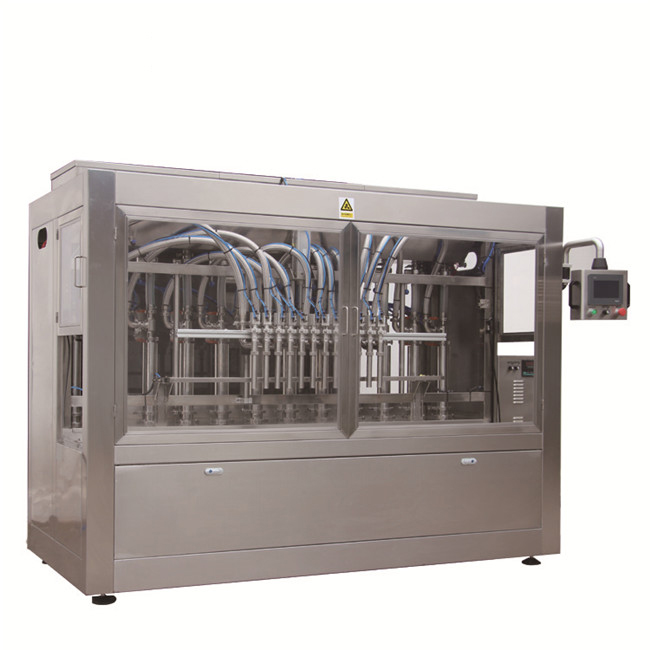

自動液体ボトル充填機
自動液体ボトル充填機は、製薬業界で最も広く使用されている機械です。この機械は、食品、化学、および関連業界でも使用されています。モノブロック設計により、充填およびねじ/ ROPPキャッピングモジュールが同じベースおよびモジュールの充填およびシーリング用の共通ドライブ上に構築されるため、スペースが節約されます。充填原理は、ピストンとシリンダーの配置による製品の容積式の正の変位です。このロータリーフィラーのもう1つのハイライトは、ツインカムトラックを設定することにより、すべてのピストンを異なるボリュームに設定できることです。カムトラックローラーには、個々のシリンダーのより細かいボリューム調整も組み込まれています。
モノブロックの充填とシーリングのコンセプトは、充填後すぐにボトルが密封されるため、非常に高いQMP標準も保証します。充填物と一致するロータリーシーリングモジュールは、正確なシーリングを提供します。別のカラムに組み込まれた自動キャップフィーダーは、充填されたボトルに粉塵/キャップ粒子が落ちるのを防ぎます。 Monoblockマシンには、インフィードマシン停止時のボトル落下、アウトフィード時のボトル蓄積、フィーダー停止時のキャップ蓄積などのオンライン自動化機能が組み込まれています。
仕様
| モデル | 1 | 2 | 3 |
| 生産率 | 最大30ボトル/分 | 最大60ボトル/分 | 最大100匹のブートル/ミニッツ |
| 充填ヘッド数 | 二 | 四 | 8 |
| キャッピングヘッドの数 | 1 | 1 | 四 |
| キャッピングタイプ | ROPP /ネジ | ||
| 入力仕様§コンテナの直径、コンテナの高さ | 25mmから90mm、36mmから300mm | ||
| 充填範囲 | 適切な交換部品の助けを借りて30ミリリットルから1000ミリリットル。 | ||
| キャップ径 | 20mm、28mm、30mm、33mm、変更部品の助けを借りて | ||
| 電力仕様 | 2.5 HP | ||
| 電気的特性 | 440ボルト、3相、50ヘルツ、4ワイヤシステム | ||
| オプションのアクセサリ | MMIを備えたプログラマブルロジックコントロール（システム） フルマシンをカバーするアルミニウムプロファイルキャビネット | ||
| 全体寸法 | 約2300mm（L）X 900mm（W）X 1680mm（H） | 2500mm（L）X 900mm（W）X 1680mm（H）約 | 3000mm（L）X 950mm（W）X 1680mm（H）約 |
顕著な特徴
- コンパクトなGMPモデル。
- 「ボトルなし-充填なし」システム。
- AISI SS 316素材で作られたすべての接触部品は、簡単に掃除できるように簡単に取り外しできるシステムを備えています。
- AISI SS 304素材の機械構造。
- ボトルの自動給餌用のインフィードターンテーブル。
- フォームフリー充填用のダイビングノズル。
- 非常に高い充填精度。
- ボトルの自動投入および排出。
- 経時的な最小変化。
- 速度調整用の可変AC周波数ドライブ。
- 生産量をカウントするためのデジタルボトルカウンター。
プロセス操作
インフィードターンテーブルは、ボトルを1つずつ移動するSSコンベアに送ります。ボトルは、SSコンベヤーを介して充填ポイントに入ります。充填ノズルは、あらかじめ設定された量の液体をボトルに充填します。六角ボルト投与ブロックにより、最小限の時間で簡単に異なる充填量を使用できます。メインドライブは、ACモーターで駆動され、AC周波数ドライブで制御されるギアボックスで構成されています。速度は、1分あたりのボトル数で設定できます。コンベアドライブは、AC周波数ドライブによって制御される中空シャフトギア付きモーターで構成されています。ノブでコンベアの速度を設定できます。
充填されたボトルはコンベアベルト上を移動し、インフィードワームによってインフィードスターホイールに供給されます。インフィードスターホイールを移動しながら、ボトルは配送シュートからキャップを1つずつ取り出します。下降する回転シーリングヘッドは、ボトルの首を希望の圧力で保持します。シーリングはプログラムされたロールオン方式で行われ、キャップの正確な位置決めは回転式スクランブルによって機械的に行われ、キャップをシュートに正しく向けますシュートが満杯になると、回転式アンスクランブルドライブが解除されるため、キャップが損傷する可能性はありません。シーリングローラーは、シーリングヘッドの回転とシーリングカムによるシーリングローラーとスレッドローラーの移動により移動します。密封されたボトルは、コンベヤー上のスターホイールによって排出されます。
