1自動角型ボトルラベリングマシン

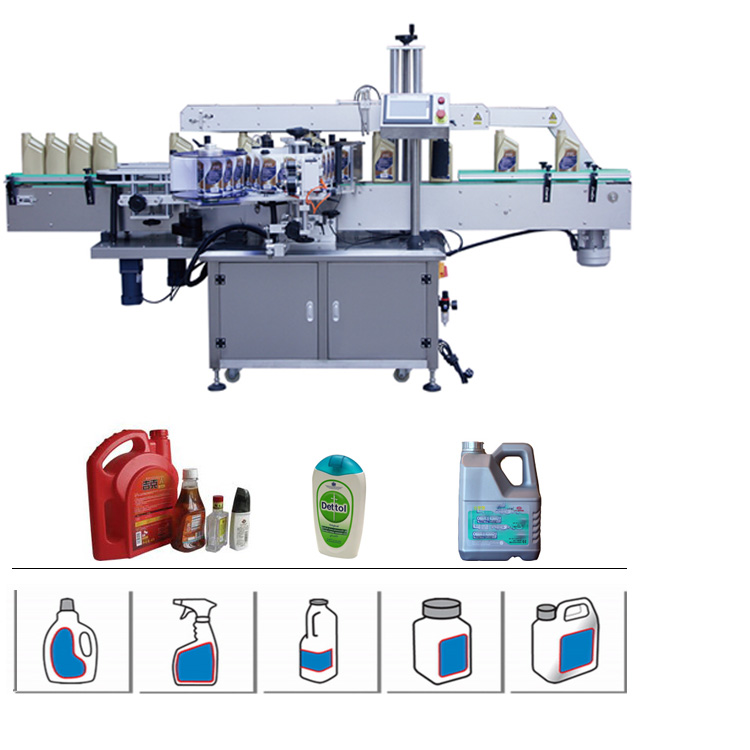

NP-TS自動両面ラベリングマシンとも呼ばれるフロントおよびバックラベリングマシン、両面ラベラーは、丸形、角形、平らな形、形のないボトルおよび容器にラベルを付けるためのアプリケーションです。
マシンは、片面ラベリングマシンに変更することができ、丸、平または四角ボトルラベリングのアプリケーション
上部にラベリングヘッドを追加する場合、キャップ、ボックスなどの製品上部の任意の表面を上部ラベリングマシンに適用することもできます。
ラウンドボトルラベリングマシンの2作業プロセス
- 手動でボトルをコンベヤーに置くか、自動ボットターンテーブルを使用して
- そして、ボトルはボトルセパレーターによって分離され、安定した動作を保証するために各ボトルの距離を保ちます
- すべてのアクションはPLCによって制御され、ボトルとラベルを自動的に検知し、ボトルの両側にラベルを自動的に適用します。機能付きのマシン、ボトルなし、ラベルなし、ラベルなしまたはラベルなしの場合の自動警告

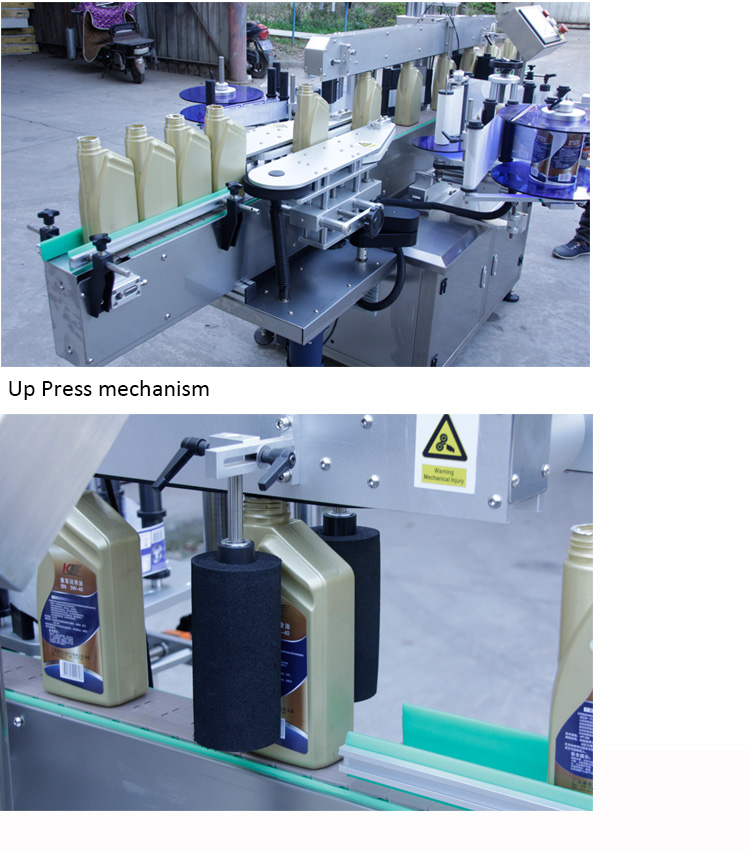

- ボトルにラベルを貼った後、ラベル貼り付け装置はラベルを貼り付けてボトルにラベルを固定します。
- それからびんは次の処理に行きます
3-利点

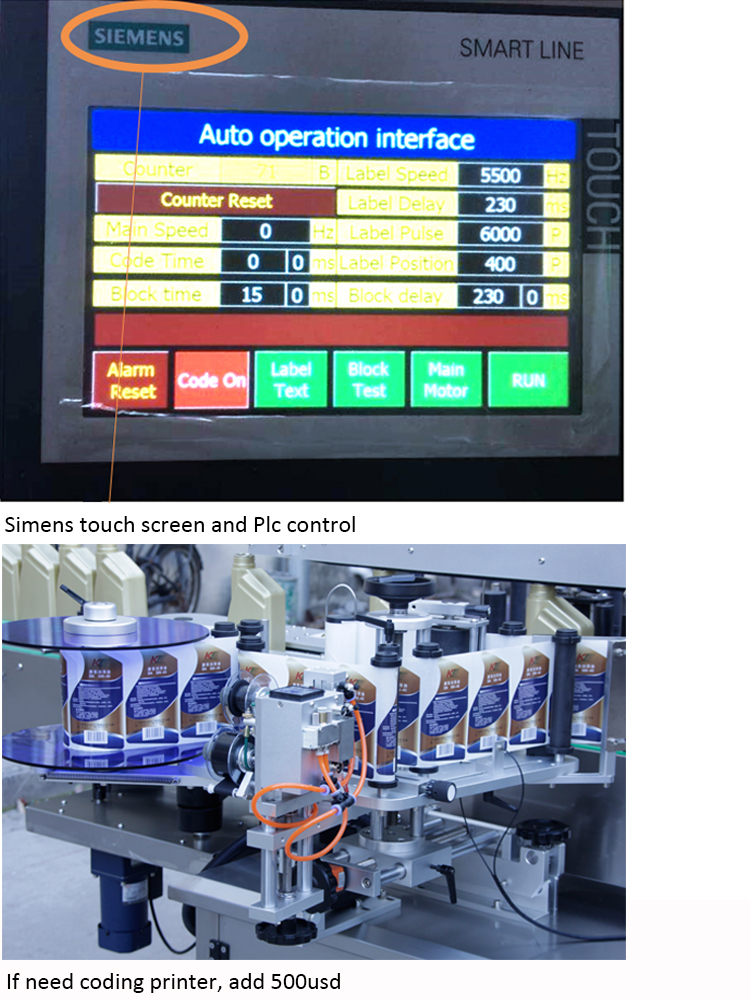

- 安定したシーメンスPLC制御とパナソニックのサーボモーター駆動ラベルを、機械が安定して動作し、ラベルの精度が向上するように適合させます。高性能で高効率です。
- 簡単操作タッチスクリーンは、英語、スペイン語、フランス語、ロシア語、およびその他の言語で作成できます。それは簡単な操作であり、生産包装ラインの他のマシンと接続することができます。
- 高精度+ -0.5-1mmからの精度。
- 幅広いアプリケーション範囲25mmから120mmのボトル直径を広く使用し、ボトルの重量は25mmです。 300mmに、10mm-150mmのカスタマイズされた高さ、15mm-300mmの長さをカスタマイズされたら、私達に親切に尋ねて下さい。
- 高速-Speed maxは、ラベルサイズとボトルサイズに応じて、1分あたり150ボトルに達することがあります。
- ヨーロッパ標準ラベリングマシンは、CE規格、台湾の技術に従って製造されています。
4-メインテック
| モデル/技術的パラメーター | NP-RL |
| ラベル付け速度（pcs / min） | 40-100 （素材とラベルのサイズに関連） |
| ラベリング精度（mm） | ±1.0mm （素材とラベルのサイズはカウントされません） |
| ラベルサイズ（mm） | （L）20-280mm（H）30-144mm |
| 素材サイズ（mm） | Φ20-φ100mm（H）40-200mm |
| 中ロール（mm） | φ76mm |
| ロール外径（mm） | 最大：Φ350mm |
| 機械サイズ（mm） | （L）2000 *（W）850 *（H）1450（mm） |
| 電源 | AC220V 50Hz / 60Hz 1500W |
| ラベリングマシンの構成部品 | |||
| 項目 | 説明 | 量 | リマーク |
| 1 | PLC | 1 | ドイツ製のシーメンス |
| 2 | タッチスクリーン | 1 | ドイツ製のシーメンス |
| 3 | 変換器 | 1 | 台湾製デルタ |
| 4 | DC24V電源 | 1 | 台湾製デルタ |
| 5 | ラベルセンサーの確認 | 1 | ドイツ製のルーズ |
| 6 | ボトルセンサーの確認 | 1 | 日本製キーエンス |
| 7 | 光学 | 1 | 日本製キーエンス |
| 8 | ステップモーターとドライバー | 1 | 招SH深Z |
| 9 | スイッチ | 1 | シュナイダーフランス |
| 10 | 緊急スイッチ | 1 | シュナイダーフランス |
| 1年間の無料スペアパーツ | ||
| 1 | 着用ベルト | 2個 |
| 2 | 道具 | 1セット |
インストールとデバッグ
-必要に応じて、バイヤーの代わりに機器の設置とデバッグを行うエンジニアを派遣します。
-国際ダブルウェイ航空券、宿泊、食事、交通費、医療費は、購入者がエンジニアに支払うものとします。
-通常のデバッグ期間は3〜7日で、購入者はエンジニアあたり1日80米ドルを支払う必要があります。
-顧客が上記を必要としない場合、顧客は私達の工場で訓練される必要があります。インストールする前に、顧客は最初に操作マニュアルを読む必要があります。その間、私達は顧客に操作のビデオを提供します。
トレーニング
-機械トレーニングシステムを提供しています。お客様は、当社の工場またはお客様のワークショップでトレーニングを選択できます。通常のトレーニング日数は1〜2日です。
保証
-販売されたマシンは1年で保証されます。
-保証年には、サプライヤーの品質問題のために壊れたスペアパーツは顧客に無料で提供されます。小包の重量が500グラムを超える場合、顧客は貨物費用を支払う必要があります。
-簡単に消耗するスペアパーツは、Oリング、1年間の使用で機械に同梱されるベルトなどの保証条件ではありません。
