このマシンは、丸いコンテナなどの円形の表面ラベル、次の表のような詳細なアプリケーションの説明に適用できます。
| 問題 | アプリケーションの説明 |
| 該当するコンテナ | 1台のマシンに対して以下のシナリオを選択できます。 1）丸型ボトルなどの丸型コンテナ 2）円弧の断面を持つコンテナなどの円形の表面 |
| 該当するラベルの種類 | 粘着ラベル 1）標準として不透明 2）オプションとして透明 |
| ラベルの番号 | 1）1ラベル 2）1つのラベルロールに印刷された2つのラベル |

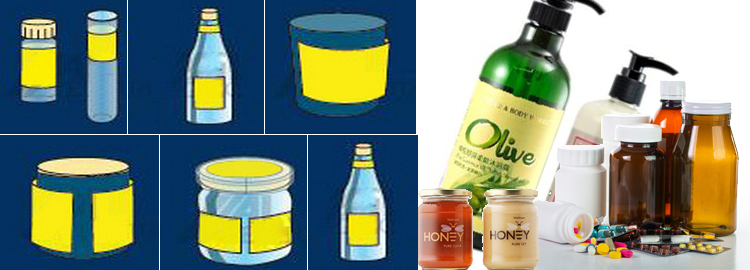

コンテナの参照スタイルは次のとおりです。
標準装備
•丸い容器、または円弧、信号または二重ラベルのセクションを持つ容器に適しています
•機械の構造としてのステンレス鋼304および高級アルミニウム合金
•独自のラベリングヘッドにより、ラベルの締め付けと張力をより安定させることができます。そして、ラベルの正確さを保証します。
•プロ ラベリング 装置はラベリングの品質を高めます。しわや気泡がないことを確認します。そして重なりの締まり具合。
•キャリブレーションスケールは、形状適応を含むための便利なデバイスです。
•インテリジェントな操作とトラブルシューティングを実現するPLCおよびタッチスクリーンHMI制御
•インテリジェント制御、自動光電追跡、オブジェクトなし、ラベルなし、ラベル自動修正なし
オプション機能
•透明なラベル付け検出センサー
•コードバーのオンライン印刷

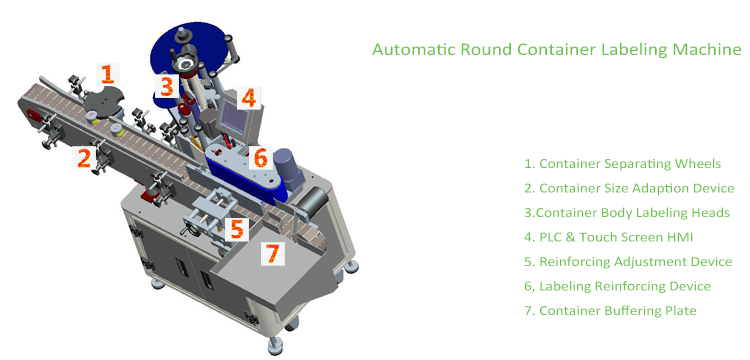

タッチスクリーンHMIを介したPLCパラメータ設定に従って、コンベアを介した上流プロセスからのコンテナ。ホイールを分離するコンテナを渡します。コンテナとラベリング検出システムとの同期により、コンテナはラベリングヘッドによって正確なラベリングを取得します。ラベリング補強装置は、最終ステップとしてラベリング品質を保証します。
マシンの設計を除いて、主要コンポーネントの構成がマシンまたはシステムの品質を決定します。主要コンポーネントのショートリスト構成は以下のとおりです。
| 番号 | 構成部品 | 素材/ショートリスト |
| 1 | プログラマブルロジックコントローラー | デルタ、シーメンス、三菱、パノソニック |
| 2 | タッチスクリーン | ワインビュー、シーメンス、デルタ、キンコ、パノソニック |
| 3 | ステッパー/サーボモーター | Teco、Delta、Panosonic、Leadshine |
| 4 | 周波数変換器 | デルタ、シュナイダー、リードシャイン |
| 5 | 主な電気部品 | シュナイダー、シント、LS、アーク |
| 6 | キー保護とリレー | シュナイダー、デリクシ |
| 7 | シリンダー、フィルター | エアタック、SMC |
| 8 | フォトセルセンサー | オートニクス、キーエンス、ルーズ、パノソニック、データロジック |
| カタログ1J-x-xxxxx | ||
| 制御方法 | 自動 | |
| ラベルの数 | 標準として1枚、または同じラベルロールに印刷された2枚のラベル | |
| ラベルの透明性 | 不透明 | |
| 接着剤 | 自己接着 | |
| コーディング/印刷機 | 除外する | |
| ラベルの幅 | 15-150 mm-バック紙を含む | |
| ラベルの長さ | 20-340mm | |
| ラベル付け速度 | 通常のモーターの場合は30〜80個/分 サーボモーターのための40-120 PC / min | |
| ラベル公差 | +/- 1mm | |
| 容器の直径 | 25-100ミリメートル | |
| ローラー外径 | 280mm-最大 | |
| ローラー内径 | 76mm | |
| 標準速度 | サーボモーター：5〜25m / min ステッピングモーター：5〜19m / min | |
| 圧縮空気が必要 | 適用できません | |
| 空気消費量 | 適用できません | |
| 電力要件 | AC 220V 50 / 60HZ | |
| 消費電力 | 0.53Kw | |
| おおよその重量（正味） | 185キロ | |
| 寸法（ 'mm） | 1950 * 1100 * 1300mm | |

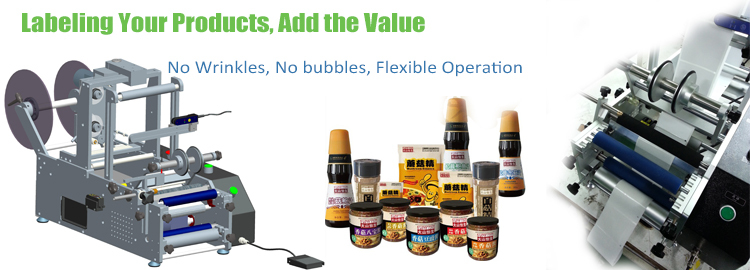

実際には、市場の単純な機械と比較して、次の表に示すように、詳細に焦点を当てています。
| ラベリングターゲット | 私たちのデザイン |
| しわなし | 合理的なラベル案内装置、含む a）ラベルのガイドとプル b）張力を維持するラベル c）ラベル分離プロセス |
| 泡なし | 合理的なラベル付けおよび補強デバイス |
| 正確なラベル付け | a）高品質で位置調整可能なラベル検出センサー b）コンテナ位置調整装置 c）同期制御のラベル付け |
| 柔軟な操作 | a）ペダル制御/自動検出 b）シングルまたはダブルラベル c）コード印刷を統合することができます d）PLCによる柔軟なプログラミング e）短絡、過負荷などの必要な保護 |
ドキュメンテーション
当社の製品を便利に理解するためのordrでは、購入の段階で提供される以下のドキュメントが利用可能ですが、これらに限定されません
| 番号 | 資料 | コード | 説明 |
| 1 | 製品選択ガイド | SG | 選択ガイドのフィードバックに基づいてクライアントに適した製品を選択またはカスタマイズします。これには、プロジェクトの背景、パラメーター、および他のクライアントの要件が含まれます |
| 2 | 製品プロファイル | PP | クライアントが製品の概要を理解できるように、基本機能、アプリケーション、建設、標準的な製品、承認、およびオプション機能のセクションをカバーしています |
| 3 | インストール手順 | に | 機器の設置手順を説明し、試運転指示も含める |
| 4 | ユーザーマニュアル | UM | 運用と保守およびトラブルシューティングの内容をカバーするには |

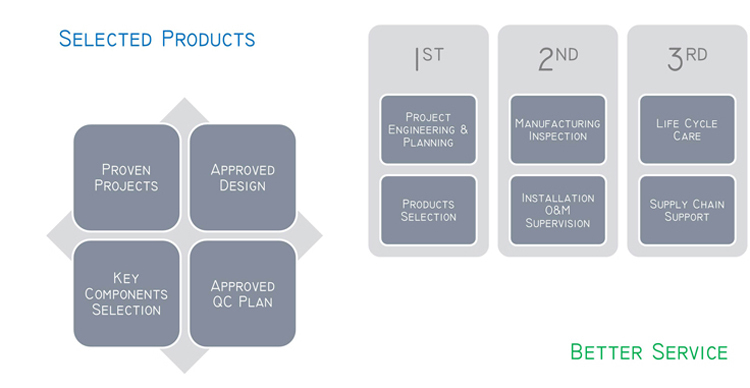

私たちのサービス
カスタマイズ
カスタマイズの哲学
デモ製品はお客様の要件を完全に満たしていない場合があります。弊社の哲学は、お客様の実際のニーズをカスタマイズし、アイドル容量と機能を最小限に抑えることです。パフォーマンスとコストバランスの取れた製品を提供するため。以下は、カスタマイズ時に考慮される要因です。
•透明なラベル付け検出センサー
•コードバーのオンライン印刷
セレクションガイド
セレクションガイドは流通のために利用できます。製品の選択とカスタマイズのサポートを得るために私達に連絡してください。
ステートメント
- このプロファイルで示されている写真は、さまざまな製品を表しており、最新またはカスタマイズされたデザインが適用されます
- 膨大な数のドキュメントの更新のため、このプロファイルに示されているデータはタイムリーに更新されない可能性があります。最新バージョンについては、カスタマーサービスまでお問い合わせください。
- このプロファイルには、引用の追加説明に従って、機能または機能が表示されます
